| 行星齒輪減速器 >> NGW-L行星齒輪減速機

NGW-L行星齒輪減速機包括單級、二級兩個系列的立式行星齒輪減速器。它主要用于冶金、起重、運輸、輕化及通用機械設備。其工作條件為：高速軸轉速不超過1500r/min；齒輪圓周速度不超過15m/s；工作環境溫度為-40～+45℃；可正反兩向運轉。
NGW-L行星齒輪減速機具體型號：NGW-L21 NGW-L31 NGW-L41 NGW-L51 NGW-L61 NGW-L71 NGW-L42 NGW-L52 NGW-L62 NGW-L72 NGW-L82 NGW-L92 NGW-L102 NGW-L112 NGW-L122 NGW-L21 NGW-L31 NGW-L41 NGW-L51 NGW-L61 NGW-L71

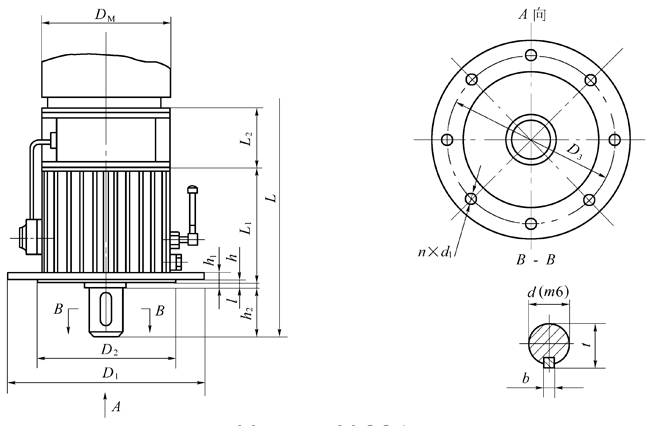

外型及安裝尺寸

單級NGW-L型減速器外形和安裝尺寸 (mm)

機座

號

型號

規格

公稱傳動

比id

外形

法蘭及螺栓孔

軸伸

質量

油量(L)

D_M

L₂

D₁

L₁

D₂

D₃

n×D₁

h

h₁

h₂

d

l

t

b

＆#160;

＆#160;

1

NGW-L

11

4～5

5.6～10

按

所

配

電

動

機

確

定

360

230.5

280

325

6×18

6

20

18

50

82

53.5

14

65

3.89

2

NGW-L

21

4～5

5.6～10

385

255

305

345

6×18

6

20

18

60

105

64.0

18

100

5.53

3

NGW-L

31

4～5

5.6～10

430

287

330

380

6×18

6

25

20

70

105

74.5

20

120

7.86

4

NGW-L

41

4～5

5.6～10

485

315

380

455

8×22

8

25

20

80

130

85.0

22

160

11.63

5

NGW-L

51

4～5

5.6～10

520

355

420

470

8×22

8

30

25

90

130

95.0

25

240

16.52

6

NGW-L

61

4～5

5.6～10

605

387

505

545

8×32

8

30

25

100

165

106

28

320

20.84

7

NGW-L

71

4～5

5.6～10

670

416.5

570

610

8×32

10

30

28

110

165

116

28

400

29.85

＆#160;＆#160;＆#160;＆#160; 注：1.所配電動機型號規格確定L、L₂之尺寸。

＆#160;＆#160;＆#160;＆#160;＆#160;＆#160;＆#160;＆#160; 2.表中質量不包括電動機質量。

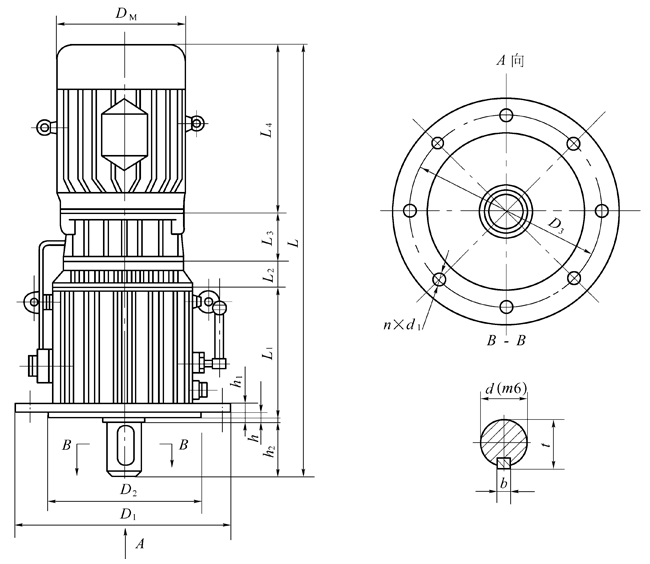

雙級NGW-L型減速器的外形及安裝尺寸＆#160;＆#160;＆#160;＆#160;＆#160;＆#160;＆#160;＆#160;＆#160;＆#160; (mm)

機座號	型號規格	公稱傳動比id	外形						法蘭及螺栓孔							軸伸				質量	油量(L)
機座號	型號規格	公稱傳動比id	D_M	L	L₄	L₃	L₂	L₁	D₁	D₂	D₃	n×d	h	h₁	h₂	d	l	t	b	質量	油量(L)
4	NGW-L 42	25～100	按所配電動機確定				62	315	485	385	455	8×22	8	25	20	80	130	85.0	22	180	11.63
5	NGW-L 52	25～100					72.5	355	520	420	470	8×22	8	30	25	90	130	95.0	25	270	16.52
6	NGW-L 62	25～100					100	387	605	505	545	8×32	8	30	25	100	165	106	28	350	20.84
7	NGW-L 72	25～100					100	416.5	670	570	610	8×32	10	30	28	110	165	116	28	430	29.85
8	NGW-L 82	25～100					110	440.5	750	630	675	8×38	10	35	28	120	165	127	32	550	38.5
9	NGW-L 92	25～100					120	477.5	830	710	755	8×38	10	35	32	130	200	137	32	680	55.6
10	NGW-L 102	25～100					135	544	940	810	860	8×44	12	40	32	150	200	158	36	990	80.59
11	NGW-L 112	25～100					145	598	1020	890	940	8×44	12	40	40	170	240	179	40	1220	114.25
12	NGW-L 122	25～100					165	666	1150	1010	1060	8×50	12	45	45	190	280	200	45	1850	165.04

＆#160;＆#160;＆#160; 注：所配電動機型號規格確定后再定D_M、L₁、L₄及L₃之尺寸。表中質量不包括電動機質量。
